Přenos dat po fyzickém médiu, serializace dat, TCP/IP model, komunikace v rámci sítě

• Co jsme dnes dělali
  • Přenos dat po fyzickém médiu
  • Serializace dat
  • Model TCP/IP
  • Komunikace v rámci sítě

Co jsme dnes dělali

Přenos dat po fyzickém médiu

• Pokud připojujeme zařízení k sobě, musíme se nejdříve zajímat o to, jak si zařízení povídají.
• Neřešíme zatím přenos bytů nebo textu, ale jen jedničky a nuly. Pokud umíme přenést posloupnost jedniček a nul, umíme přenést jakýkoliv datový typ.
• Digitální signál (máme dvě úrovně napětí, jedna pro logickou jedničku, druhá pro logickou nulu)
  • Stačí nám jedna hladina pro jedinčku a jedna pro nulu
  • Otázka je, co je jednička a co je nula; to řeší linkový kód
    • Kódování vždy posuzujeme vůči nějakému hodinovému signálu
  • Snažíme se o eliminaci stejnosměrné složky
• Analogový signál
  • Místo střídání úrovní napětí používáme signál o nějaké frekvenci, představme si třeba sinusoidu
    • Analogová data kódujeme pomocí metod zmíněných níže. Digitální data kódujeme pomocí tzv. klíčování, tedy musíme stanovit, co je jednička a co je nula.
  • Amplitudová modulace (AM): Data se kódují do amplitudy signálu
  • Frekvenční modulace (FM): Data se kódují do frekvence signálu
  • Kvadraturní amplitudová modulace (QAM): Za pomoci amplitudová modulace a fázového posunu se do signálu kóduje více stavů.

Budeme se věnovat hlavně digitálnímu signálu:

• Na vodičích s digitálním signálem můžeme pozorovat rušení; signál se pokřiví, zeslabí
  • Buď se můžeme snažit o co největší stínění pomocí pasivních prvků
  • Nebo využijeme diferenciální pár vodičů, který vede stejný signál, ale obrácený. Rušení působí na oba vodiče současně a rušení se tím "vyruší".

Serializace dat

• Složitá data (strukturovaná data, objekty, slovníky, pole, apod.) musíme být schopni přeložit do posloupnosti jedniček a nul, abychom je mohli poslat přes linku: data musíme serializovat

• K tomu máme více možností, uvedeme dvě z nich. Budeme se zajímat o serializaci dat formátu JSON a samozřejmě chceme, aby serializovaná zpráva byla co nejkratší.

  • Stringifikace

    • Převod dat na řetězec, což je sama o sobě posloupnost jedniček a nul (většinou jen pro možnost výpisu/debuggingu)

      1import json
      2
      3student = {"jmeno": "Petr Novak", "id": 12345, "znamky": [1, 2, 1, 3]}
      4
      5j = json.dumps(student).encode("utf-8")
      6print(len(j), j)

      60 b'{"jmeno": "Petr Novak", "id": 12345, "znamky": [1, 2, 1, 3]}'

  • Binární serializace

    • Převod dat na binární formát, který je velmi krátký, ale pouhým okem nečitelný. Také na první pohled nevidíme, co se v binárním formátu nachází. Potřebujeme k tomu další popis, jako například tento.

      1import struct
      2
      3student = {"jmeno": "Petr Novak", "id": 12345, "znamky": [1, 2, 1, 3]}
      4
      5b = struct.pack("!I4B", student["id"], *student["znamky"])
      6print(len(b), b)

      8 b'\x00\x0009\x01\x02\x01\x03'

• Takto serializovaná data už můžeme (až na pár detailů) poslat po lince

Model TCP/IP

• Historicky byly technologie používané pro síťovou komunikaci roztříštěné, každý (myšleno univerzity, armáda, stát, apod.) používal něco jiného

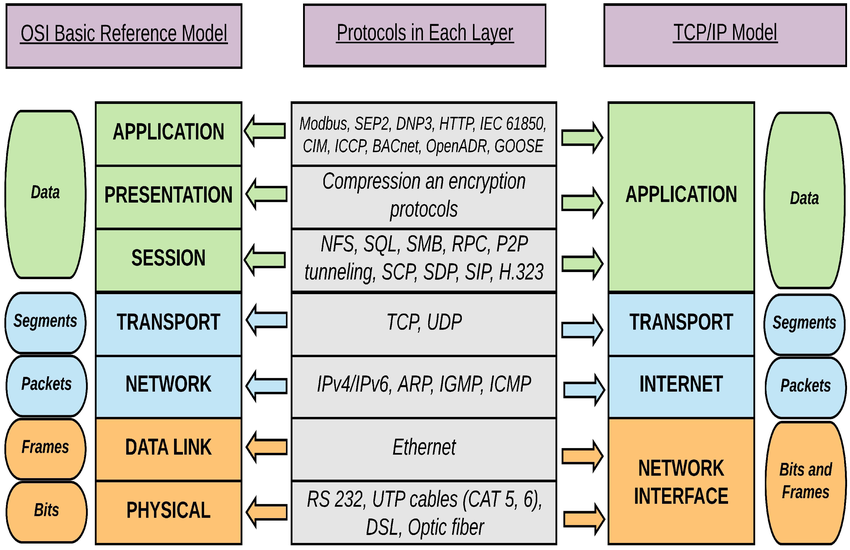

• Organizace ISO vyvinula v osmdesátých letech snahu pro standardizaci, vznikl ISO/OSI referenční model (v obrázku nalevo)
  • Má sedm vrstev, úroveň abstrakce roste směrem nahoru:
    • fyzická vrstva poskytuje přenos po fyzickém médiu,
    • datová se stará o formátování dat (mj. serializaci a o komunikaci v rámci sítě),
    • síťová o komunikaci mezi sítěmi,
    • transportní o doručování dat (spojovaný vs nespojovaný přenos, error checking, apod.),
    • vrstva sezení je podivná mezivrstva a nemá moc specifickou funkci, vetšinou její funkci přeberou vrstvy nad nebo pod ní,
    • prezentační o kompresi a šifrování dat,
    • a aplikační se používá pro high-level protokoly na webu (HTTP, apod.)
• Z praktických důvodů se používá čtyřvrstvý model TCP/IP (v obrázku napravo), který lépe reprezentuje realitu
• Při komunikaci dvou uzlů se při serializaci dat pro každou vrstvu zabalí data z horní vrstvy do aktuální vrstvy, takto vzniká "cibule" dat, kde každá vrstva přidává funkcionalitu.
• Každou vrstvu zároveň nezajímá, co vrstva nad nebo pod ní dělá, jen bere data, zabalí je a posílá dále (spíše níže).

Komunikace v rámci sítě

• Jak bylo řečeno, pro komunikaci mezi uzly v rámci jedné sítě (představte si třeba vaši domácí síť, síť v učebně, ve škole, apod.) používá vrstva síťového rozhraní
• Nejznámější způsoby komunikace v rámci sítě jsou
  • Ethernet: na fyzickém médiu používáme tzv. "ethernetový kabel", což je nepřesně označení; říkejme mu kroucená dvoulinka. Na vrstvě datové se používá protokol Ethernet.
  • Wi-Fi: je to rodina protokolů, na fyzické vrstvě máme radiový přenos, na vrstvě datové se používají i protokoly WiFi, ale nejčastěji jde o Ethernetové rámce.
• Síť si představme jako uzly (počítače) propojené nějakým fyzickým médiem, pro jednoduchost uvažme kroucenou dvoulinku a použití protokolu Ethernet
• Uzly musí být nějakým způsobem identifikovatelné
  • Určitě jsme se někdy setkali s pojmem "IP adresa". Ta se používá jako univerzální identifikátor uzlu jak v rámci sítě, tak i (a to hlavně) mezi sítěmi.
  • Na lokální síti na vrstvě síťového rozhraní se však IP adresy nepoužívají (to jsou adresy z vrstvy síťové, "internet")
  • Používáme MAC adresy
    • Zkratka pro Media Access Control
    • Jednoduše řečeno, každý Ethernetový port na počítači má svojí MAC adresu
      • Jsou tam z výroby, každý port by měl mít unikátní MAC adresu
      • Je neměnná (narozdíl od IP adresy, která se může měnit)
    • Používají se pro komunikaci na LAN (local area network, lokální síť)
      • Pokud chceme mimo ní, musíme paket poslat na router, ten se postará o ostatní
    • Jak se MAC adresy zjišťují
      • Slouží k tomu protokol ARP (Address Resolution Protocol)
      • Pokud chce počítač zjistit MAC adresu jiného, ale zná jeho IP adresu, vyšle tzv. broadcast (zpráva všem)
        • Ptá se na otázku "Ten, co má IP adresu X.X.X.X, jakou máš MAC adresu?"
        • Počítač s IP adresou prvnímu odpoví
    • MAC adresy se cachují a uchovávají se v tzv. ARP tabulce
      • Zkuste zadat příkaz arp -a a uvidíte tu svoji
    • Proč vlastně potřebujeme MAC adresy, když máme IP adresy
      • MAC adresy slouží k lokální komunikaci uvnitř sítě v protokolu Ethernet
      • IP adresy slouží ke komunikaci mimo síť, jsou to logické identifikátory, které tvoří strukturu sítě (a sítě sítí)

Příště: Tvorba topologie sítě (switch, router), segment versus síť, komunikace mezi sítěmi
